Pemasangan AC Split Wall Mounted

 Hal yang perlu diperhatikan ketika memasang Penyejuk Ruangan, AC

Selamat pagi semuanya..

Pada kesempatan ini kami menyajikan mengenai AC Inverter R410A

Mari kita mulai.

• Sebelum instalasi, bacalah tindakan pencegahan ini dengan cermat.
• Pastikan untuk mengikuti tindakan tindakan pencegahan yang disebutkan dibawah iniuntuk menghindari risiko terhadap keselamatan

PERINGATAN :   Menunjukan bahwa penggunaan unit ini secara tidak benar dapat menyebabkan cidera parah atau kematian.

HATI-HATI    :   Menunjukan bahwa penggunaan unit ini secara tidak benar dapat menyebabkan cidera (*1) atau kerusakan harta benda (*2)

*1 :  Cidera disini bearti kecelakaan ringan, terbakar, atau tersengat listrik yang tidak memerlukan perawatan rumah sakit baik rawat inap maupun rawat jalan

 *2 :    Kerusakan harta benda berarti kerusakan lebih besar yang mempengaruhi asset atau sumber daya.

Untuk Kegunaan umum

Kabel suplai listrik suku cadang peralatan unit luar ( outdoor ) haruslah menggunakan kabel bersarung Polychoroprene NYMHY yang mudah dilenturkan 1.5mm atau lebih, harus dipasang sesuai dengan peraturan pemasangan kabel listrik Nasional.

Pemasangan Zat Pendingin penyejuk udara  baru

Hati-hati !

• Penyejuk menggunakan  Freon  R410A ramah lingkungan ( tidak merusak lapisan OZON )

• Freon R410A dapat terpengaruh oleh air,membrane oksidasi, dan minyak karena tekanan pada Freon R410A sekitar 1.6 kali lebih tinggi dari Freon R22. Dengan menggunakan Freon baru ini olie compressor juga berubah, oleh karena itu pada saat pemasangan, pastikan air, debu, zat pendingin sebelumnya atau oli compressor tidak masuk kedalam system Freon yang baru ini.Agar Freon dan olie compressor tidak bercampur,gunakan peralatan baru seperti tubing dan sebagainya.jangan gunakan Pipa ac bekas unit lama yang menggunakan Freon lama pula. Gunakan pipa yang bersih dan lebih tebal agar tahan pada tekanan yang tinggi dan gunakan hanya untuk Freon R410A saja, perlu diketahui bahwa pipa aca convensional ac sebelumnya daya tahan tekananya rendah dan mungkin sudah tidak murni lagi.

• BAHAYA

              Untuk digunakan Oleh tehnisi yang berpengalaman saja.

• Matikan aliran listrik sebelum memulai pekerjaan hal ini untuk menghindari risiko tersengat aliran listrik.
• Pasanglah koneksi sambungan listrik dengan benar, jika tidak akan merusak component AC
• Kabel grounding harus terpasang dengan benar ke tanah
• Jangan dipasang dekat sumber gas,sumber panas,tungku perapian,kompor dan lain lain.
• Ketika anda memindahkan ac R410a, pastikan tidak tercampur dengan gas lain karena jika R410a tercampur dengan gas lain maka tekanan R410A ini akan tinggi sekali hal ini menyebabkan pipa ac pecah dan menyebabkan cidera dan sebagainya.
• Jika terjadi kebocoran pipa  bahan pendingin R410a sewaktu pemasangan, segera netralisir ruangan dengan udara baru, jika gas pendingin tersebut menjadi panas akibat kebakaran, atau sebab lain  maka akan timbul GAS BERACUN.

         PERINGATAN

• Jangan memodifikasi unit dengan mengabaikan keselamatan unit dan keselamatan kerja
• Instalasi AC harus dilakukan oleh teknisi yang sudah berpengalaman dan profesional,jika tidak dapat menyebabkan kebocoran gas Freon, sengatan listrik dan kebakaran sebagai akibat pemasangan yang salah
• Peralatan dan komponen pipa AC R410A harus sesuai dengan yang ditentukan adalah wajib, harus sesuai dengan buku petunjuk yang disertakan ketika anda membeli unit AC baru, HFC R410A memiliki tekanan 1.6 kali lebih besar dari cairan Freon R22 karenanya perikasalah peralatan tersebut dan tidak disarankan bagi yang bukan berpengalaman dan profesional. Hal ini dapat menyebabkan kerusakan unit dan cidera, pada saat yang sama kebocoran, sengatan listrik dan kebakaran dapat terjadi
• Pastikan tempat pemasangan dapat menahan beban ac
• Pemasangan kelistrikan harus memenuhi standar Kelistrkan Nasional
• Disarankan untuk menggunakan kabel NYMHY terurai ( serabut ) kabel standar SNI
• Kabel yang dipasang ke unit outdoor harus benar-benar terpasang baik sehingga tutup AC menutup rapat, jika tidak dapat kemasukan air dan sebagainya yang dapat menyebabkan peningkatan panas dan sengatan listrik pada area terminal
• Gunakan component yng telah ditentukan, kelalaian dapat menyebabkan kerusakan unit dan cidera.
• Pastikan setelah pemasangan dilakukan test kebocoran (leaking test) dan bila terdapat kebocoran pada sambungan pipa atau konektor lainnya, kencangkan kembali dengan kunci yang sesuai  dan test bocor sampai tidak ada lagi kebocoran, jika lalai dalam pekerjaan ini , cairan R410A yang bocor dan masuk kedalam ruangan rumah, gas yang sudah terpapar tersebut dapat terpanaskan  oleh sumber panas lain seperti : kompor listrik, kompor gas, dll yang dapat menimbulkan gas beracun
• Pasang grounding dengan benar, jangan memasang kabel grounding pada : pipa gas, pipa air, kabel anti petir rumah, kabel anti petir peralatan parabola,telepon dll
• Jangan memasang unit di tempat gas yang mudah terbakar,jika ada kebocoran gas yang terakumulasi di sekitar unit, kebakaran dapat terjadi karenanya.
• Pekerjaan instalasi harus dilakukan mengikuti petunjuk dalam buku petunjuk instalasi setiap unit yang anda beli di toko, pemasangan yang tidak benar dapat menyebabkan kebocoran dan sengatan listrik atau kebakaran. Periksalah hal hal berikut sebelum mengoprasikan unit :
• Pastikan bahwa sambungan pipa ditempatkan dengan baik dan tidak ada kebocoran.
• Pastikan bahwa katup servis terbuka ( kunci L ) katup servis yang tertutup dapat menyebabkan kelebihan tekanan dan menyebabkan kerusakan kompressaor.

• Dalam operasi pemompaan pembuangan tekanan, unit harus dimatikan sebelum membuang cairan preon, jika menbuang preaon pada saat unit sedang beropersi dengan katup servis terbuka maka dapat terjadi penghisapan udara dan tekanan berlebihan, hal ini dapat menyebabkan kerusakan unit atau cidera.
• Hindari memodifikasi kabel, menyambung kabel, menggunakan kabel roll atau ektensi yang banyak colokan, hal ini dapat menyebabkan kegagalan kontak,kegagalan isolasi atau arus berlebihan yang dapat menyebabkan kebakaran atau sengatan listrik.
• Jika anda menemukan kerusakan pada unit, jangan anda pasang unit tersebut melainkan hubungi toko atau dealer pemasok AC anda.
• Jangan menggunakan Refrigerant yang berbeda yang ditentukan untuk mengisi ulang / mengganti refrigerant yang ada, jika ini dilakukan dapat menimbulkan tekanan yang luar biasa tinggi dalam siklus refrigerant, yang mengakibatkan kegagalan atau ledakan produk atau cidera pada tubuh anda.

        HATI-HATI

• Jika unit terkena air atau bahan–bahan uap lembab lainnya sebelum pemasangan dapat mengakibatkan terkena sengatan listrik.Jangan menyimpan unit di ruang bawah tanah atau terkena hujan atau air.
• Setelah membuka unit, periksalah secara cermat kemungkinan ada kerusakan.
• Jangan  pasang ditempat yang udara ac dapat mengganggu tetangga.
• Bacalah buku petunjuk pemasangan, karena buku tersebut banyak mengandung petunjuk pemasangan yang baik.
• Unit harus dipasang pemutus arus / main breaker atau pemutus arus lainnya.
• Ikuti buku petunjuk pemasangan AC karena  diatur posisi drainase air buangan, jika tidak, air buangan akan mengalir ke dalam rumah tentunya akan merusak perabot rumah tangga atau barang lainnya.
• Gunakan sarung tangan katun untuk mencega cidera ketika memasang unit yang bertepi tajam.
• Jangan menyentuh sirip sirip pipa condenser atau evaporator untuk menghindari tangan terluka.
• Tempat sekeliling unit harus rapih dan bersih,
• Jelaskan kepada pengguna atau mintalah kepada teknisi  pemasangan ac tentang tatacara mengoperasikan dan menyetel  remote control.
• Ketika menyapu lantai, matikan terlebih dahulu unit AC, untuk mencegah agar debu tidak terhisap oleh unit.dan hal ini untuk memperpanjang umur AC.
• Biasanya perusahaan pembuat  tidak bertanggung jawab atas kerusakan yang disebabkan oleh ketidakpatuhan terhadap petunjuk manual tersebut.

     Beberapa gambafran singkat tentang pemasangan ac





Indoor unit

Tempat Pemasangan

·    Tempat pemasangan Indoor harus tersedia ruang yang cukup sebagaimana ditunjukkan pada Buku Petunjuk Pemasangan AC atau  sekurang kurangnya 17 cm jarak kiri,17cm jarak kanan dan 15cm jarak atas.

·        Tempat yang tidak menghalangi hembusan udara yang ditipkan oleh blower indoor.

·        Tempat dimana leluasa untuk service dan perawatan indoor.

·        unit dipasang serendah rendahnya 2 meter, dan tidak diperkenankan menaruh apapun diatas unit ac.

Remote Control

·        Hindari penempatan remote langsung terkena sinar matahari, atau dekat dengan sumber panas seperti kompor dan sebagainya.

·        Jangan menempatkan remote control terhalang oleh benda apapun, karena akan menghambat sinya penerima indoor.

·        Penempatan remote control sekurang kurangnya 1 meter dari pesawat televisi terdekat atau peralatan stereo, ini dimaksudkan untuk mencegah terjadinya gangguan gambar dan suara peralatan tersebut.

Memasang hanger indoor

Jika indoor langsing dipasang di dinding

·        Tentukan posisi yang sudah di persyaratkan, sebaiknya agar kemiringan unit sama gunakan water pass,

·        Beri marking pada lobang hanger tersebut.

·       Apabila unit dipasang di dinding beton, sebaiknya pakailah bor beton, gunakan Fitsher m6mm dan scrup m 6mm pula. Bor sesuai lobang yang sudah di marking.

·        Apabila dipasang di dinding kayu, sebaiknya gunakan skrup + ulir cacing.

·        Pasang hanger tersebut dengan kuat,

Hati-hati

·        Jangan memasang hanger menggunakan paku. Hal ini dimaksudkan agar ketika mau memindahkan ac dengan alasan sesuatu dan lain hal anda tidak mendapatkan kesulitan untuk membongkar kembali.

Pemasangan Kabel power

·        Potong panjang kabel dari indoor ke posisi outdoor, pertimbangkan kabel yang dipotong harus sampai ke terminal outdoor.

·        Buka cover terminal pada bagian depan indoor, biasanya terletak di sisi depan sebelah kanan.

·        Masukkan kabel ke cela terminal sebelah dalam, dan tarik secukupnya.

·      Konek kabel sesuai marking terminal, pengonekan kabel harus cukup kuat, untuk menghindari terjadinya spark.

Menyetel posisi Pipa AC dan Pembuangan air

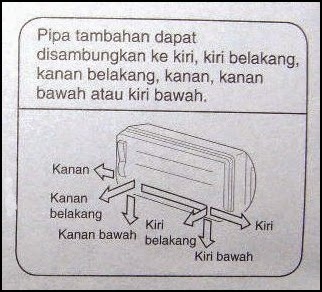

Pemasangan pipa ac dan pembuangan air dapat kita pasang sesuai dengan kebutuhan pemasangan. Kita dapat menukar apakah mau sebelah kiri atau kanan.

Namun kalo penulis sarankan sebaiknya letak pipa ac dan pembuangan di pasang di sebelah kanan, hal ini untuk mencegah resiko condensate dari pengembunan ac.ini perlu dipertimbangkan para pemakai ac,

Cara melepas selang pembuangan

·        Tarik selang pembuangan  yang terpasang di indoor, biasanya ada yang menggunakan screw dan ada yang tidak menggunakan screw, tergantung merek ac yang anda beli.

·        Buka penutup lobang drain sebelah yang berlawanan dan pasang di tempat dimana selang pembuangan air di tarik tadi, dan pasng selang air ditempat penutup pembuangan yang di buka tadi, biasanya bahannya terbuat dari  dari karet.

·        Tekan sekuat mungkin untuk menghindari terjadinya kebocoran air

Jika ingin arah pipa dari kiri atau kanan, kita tinggal membuka penutup yang sudah di desain

·        Demikianjuga jika kita ingin mengarahkan pipa ac ke arah bawah

·        Bila ingin membengkokkan pipa kearah kiri, anda dapat melakukannya seperti gambar

Perhatian

Berhati-hatilah pada saat membengkokkan pipa ac tersebt, jika sudah selesai balut menggunakan solasi ac, sebaikkya gunakan isolasi yang ada lem.

OUT DOOR UNIT

·        Tempat Ac harus mampu menahan beban ac itu sendiri.

·        Jangan memasang AC  yang aliran udaranya mengganggu tetangga.

·        Perhatikan agar letak ac bila harus di pasang di jalan agar tidak mengganggu lalulintas orang dan perhitungkan agar apabila arang lewat dibawahnya tidak mengenai kepala .

·        Tinggi maksimal 5 meter,

·        Panjang pipa maksimal 10 meter.

Pengembangan Pipa AC / Flaring

·        Potonglah pipa ac dengan pemotong pipa / cubing cutter

·        Jika sudah rata masukkan terlebih dahulu connector kedalam pipa ac

·  Masukkan pipa blok flaring, atur ketinggian pipa, kembangkanlah pipa dengan menggunakan flaring.Usahakan hasilnya bagus dan hasil flaring tidak pecah, ini dimaksudkan agar tidak terjadi kebocoran.

·        Flaring juga pada connector outdoor.

·    Jika proses flaring pipa discharge dan pipa suction sudah selesai, konek pipa hasil flaring dengan pipa indoor ac

·        Jangan lupa pasang juga connector untuk outdoor unit.

Vacuum

Hal yang perlu diperhatikan ketika akan melakukan pemakuman

·        Bersihkan debu dan kotoran yang ada di dalam saluran pipa ac.

·        Kencangkan semua sambungan ac.

Gunakan pompa vacuum standard

·        Hubungkan selang manifold, umumnya berwarna kuning ke pompa vacuum.

·        Hubumgkan juga selang manifold dari sisi tekanan rendah (biasanya berwarna  biru) ke konector suction pada outdoor unit.

·        Buka pengunci manifold perlahan lahan.

·        Hidupkan pompa vacuum sampai kepakuman mencapai -101kPa atau -76cmHg.

·        Tutup pengunci manifold tadi,

·        Matikan pompa vacuum dan lepas selang manifold pada pompa vacuum.

·        Tesbocor pada semua sambungan pipa, amati setiap sambungan dengan cermat.gunakan leak detector atau air deterjent, berdasarkan pengalaman kami, air deterjen  lebih akurat ketimbang electronic leak detector.

·        Buka sampai valve berkunci L dengan kunci L pada kedua suction valve dan discharge valve.gkan ifold, umumnya bewarna kuning ke pompa vacuum.

gkan ebu dan kotoran yang ada di dalam saluran pipa ac.

Penyambungan Kabel

·        Pasang kabel dari indoor ke outdoor, connect sesuai nomor yang di connect pada indoor sebelumnya.

                           Contoh salah satu contoh wiring diagram dari ac split

·        Isolasi kabel dan pipa ac. Gunakan isolasi khusus untuk isolasi ac, balut mulai dari indoor sampai outdoor. Ingat pemasangan unit ac adalah bagian dari SENI

Running Test

·        Pastikan semua pekerjaan sudah selasai.

·        Hidupkan  incoming power

·        Pastikan sebelum di menghidupkan Ac set terlebih dahulu seting yang ada di remote control, posisikan :

·        Mode               : cool

·        Fan speed        : bias dipilih low,medium,dan high.

·        Air swing          : auto atau manual.

·        Hi powe           : on atau off

·      Temperature    : makin kecil angka di set di remote  makin dingin suhu ruangan atau sebaliknya

Semua sett ing dapat dipilih sesuai

Hal hal mengenai penggunaan remote control dapat di baca pada buku petunjuk instalasi manual.

·        Bersihkan semua bekas potongan kabel, isolasi pipa, dan sebagainya,

·        Pastikan selesai pekerjaan tidak ada peralatan yang tertinggal.

·        Lakukan perawatan rutin berkala.

·        Mintalah teknisi yang berpengalama untuk merawat ac anda.

·        Jika ada kelainan pada unit ac anda seperti suara yang brisik, tidak dingin atau bau , segera hubungi teknisi ac terdeka. Atau dapat menghubungi kami di Mutiara service AC Prabumulih,085273317876, konsultasi geratis.

Demikianlah sedikit pencerahan dari kami , kami berharap artikel ini dapat membantu para pembaca semua, terlebih lagi para calon teknisi ac,

Kami menyadari artikel ini tidak sepenuhnya memberikan harapat para pembaca, namun setidaknya sedikit menambah wawasan kita semua. Amiiin

Billahitaufiq walhidayah, wassalammualaikum warohmatullahi wabarokatuh

Hormat Kami

Hendrik
